Depuis trop longtemps j'avais un soucis de fermeture intempestive des portières du 4x4 (Y61 TD).
Ayant eu une petite trêve météorologique, j'ai lancé le chantier de restauration. En effet, un nouveau boîtier coûte dans le 90 euros et là ... une vis de 5
Le plus compliqué dans l'intervention, c'est de ne rien casser. Alors pour que certains, qui sont comme moi, puissent se lancer sans crainte, j'ai fait ce diapo sans aucune prétention mais qui devrait aider !

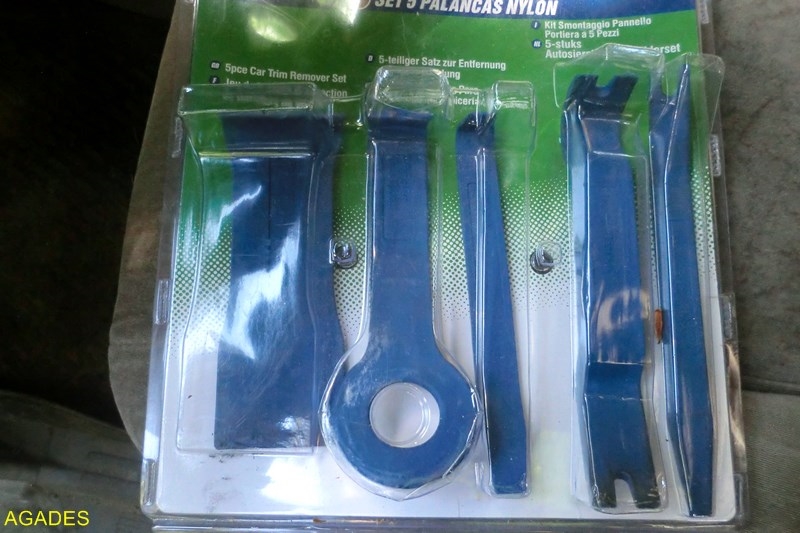

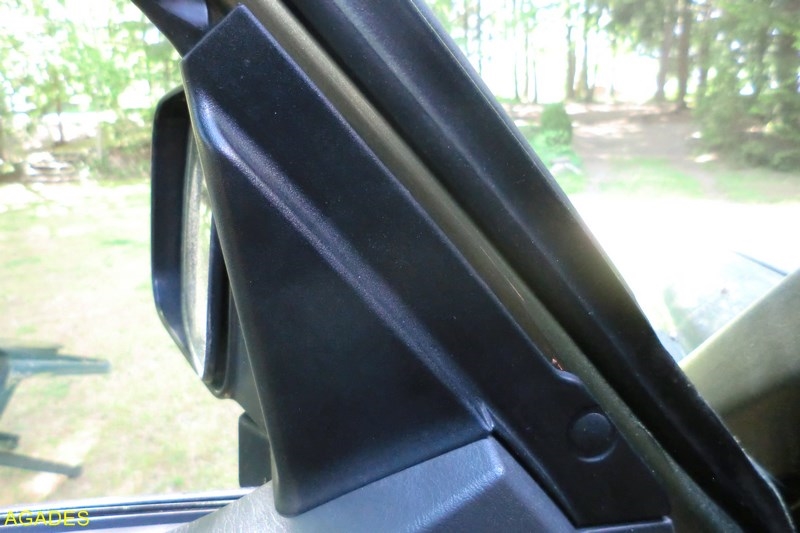

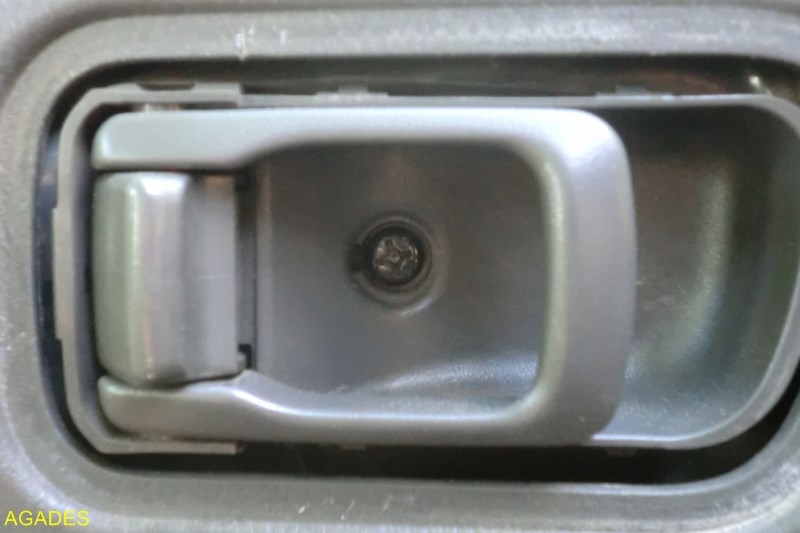

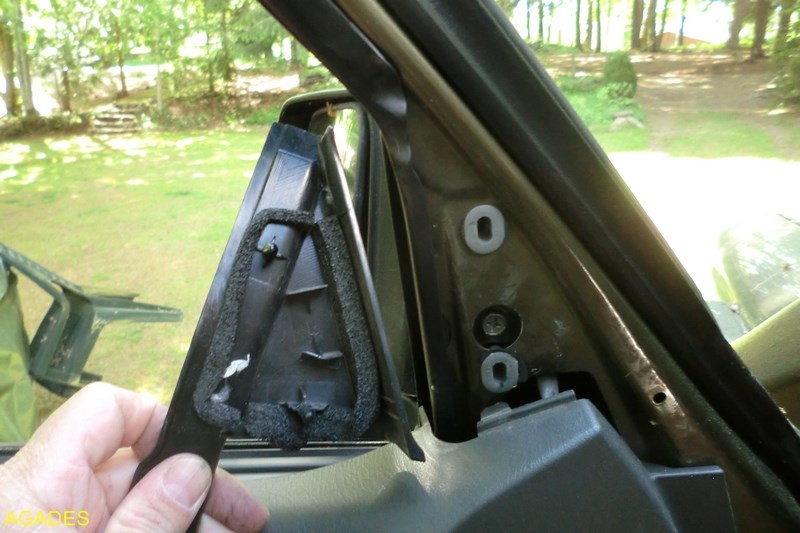

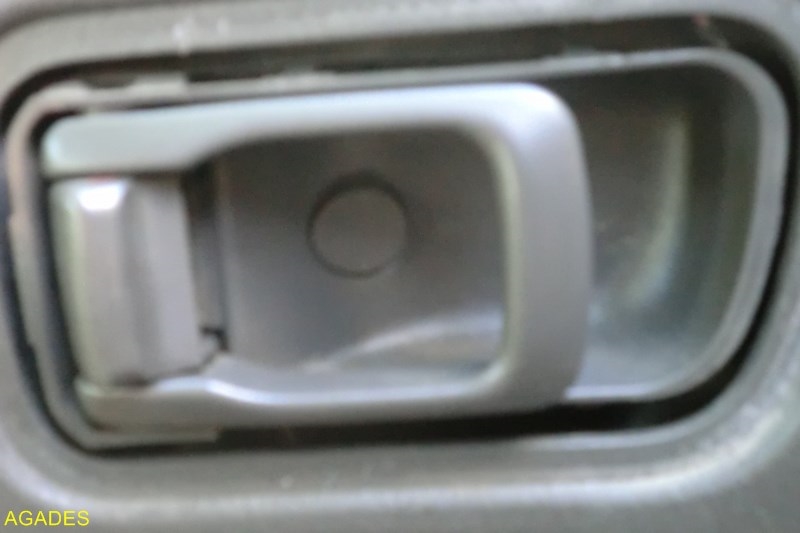

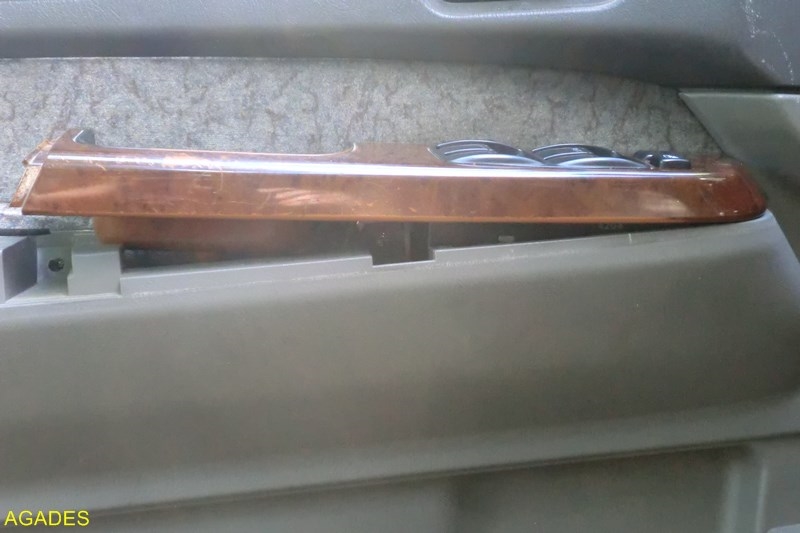

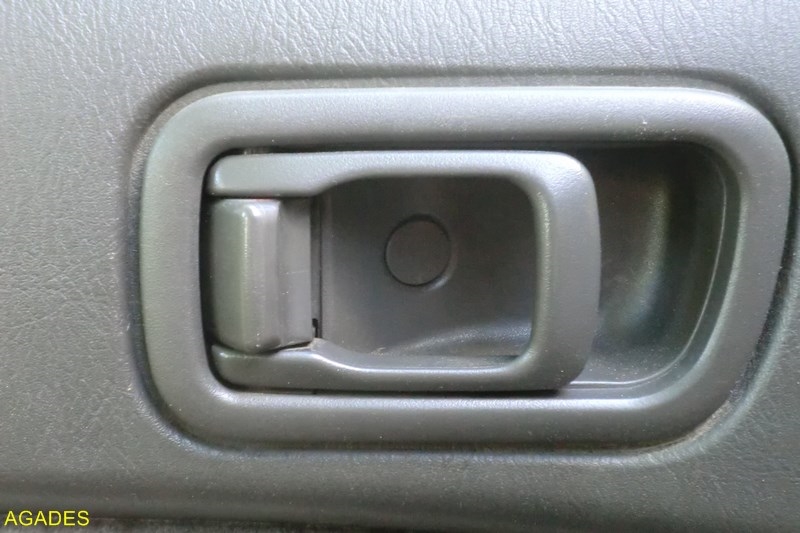

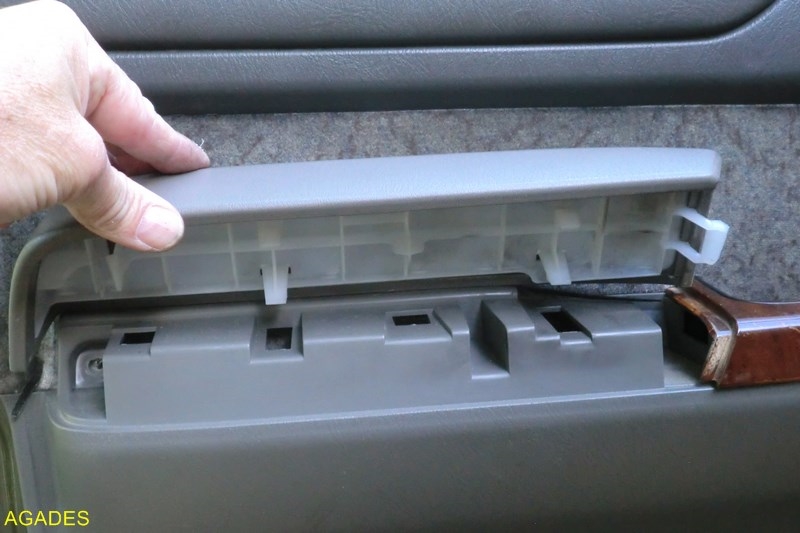

00 - Faut se lancer! Donc vider la poubelle de portière ! 01 - Se munir des fourchettes de Philou pour shooter les vis de placage des tournevis, des douilles de 10 et 8 02 - Déposer PRECAUTIONNEUSEMENT le cache rétro 03 - Voilà comment c'est coté caché ! 04 - Enlever l'enjoliveur de la commande intérieure. 05 - Enlever le cache vis de la commande intérieure. 06 - Oter la vis de commande intérieure. 07 - Oter la vis de la poignée intérieure de porte. 08 - Déposer l'accoudoir de porte en soulevant, EN PREMIER, la partie la plus à gauche et remonter vers l'avant. 09 - Faire la même chose pour le cache lève vitre.
Ayant eu une petite trêve météorologique, j'ai lancé le chantier de restauration. En effet, un nouveau boîtier coûte dans le 90 euros et là ... une vis de 5
Le plus compliqué dans l'intervention, c'est de ne rien casser. Alors pour que certains, qui sont comme moi, puissent se lancer sans crainte, j'ai fait ce diapo sans aucune prétention mais qui devrait aider !
00 - Faut se lancer! Donc vider la poubelle de portière ! 01 - Se munir des fourchettes de Philou pour shooter les vis de placage des tournevis, des douilles de 10 et 8 02 - Déposer PRECAUTIONNEUSEMENT le cache rétro 03 - Voilà comment c'est coté caché ! 04 - Enlever l'enjoliveur de la commande intérieure. 05 - Enlever le cache vis de la commande intérieure. 06 - Oter la vis de commande intérieure. 07 - Oter la vis de la poignée intérieure de porte. 08 - Déposer l'accoudoir de porte en soulevant, EN PREMIER, la partie la plus à gauche et remonter vers l'avant. 09 - Faire la même chose pour le cache lève vitre.
Qui vit sans folie n'est pas si sage que ça !
Re: Réparation boîtier ouverture/fermeture portes Y61 TD6

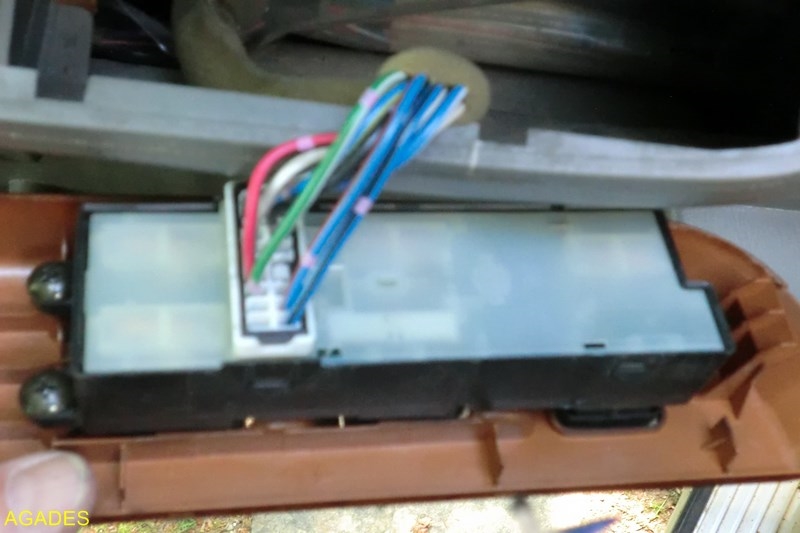

10 - Séparer le boîtier de commande électrique du cache en plastique.

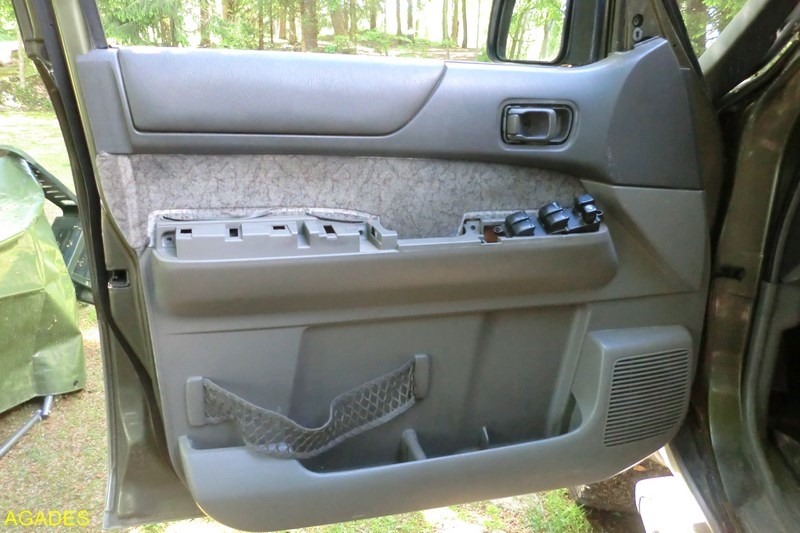

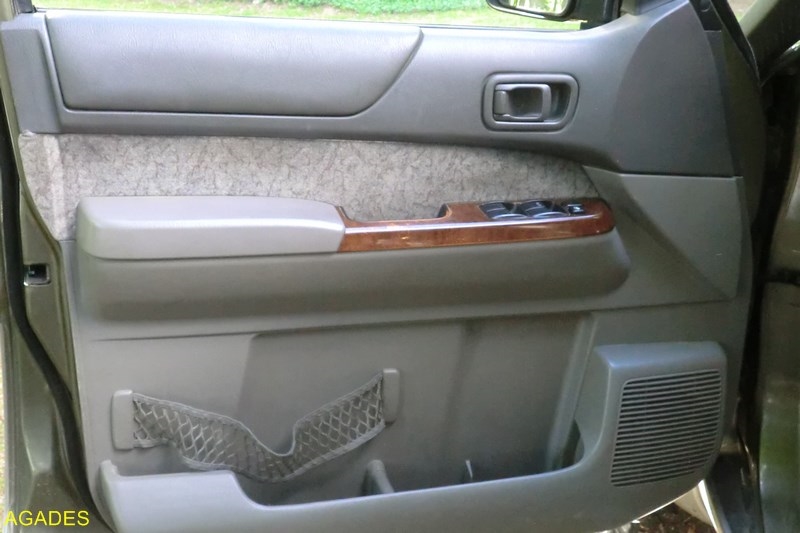

11 - Une petite pause pour voir où nous en sommes !

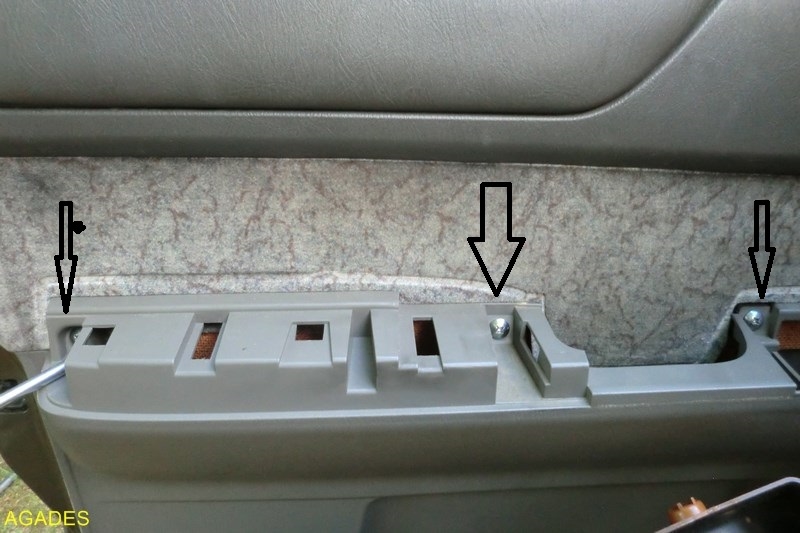

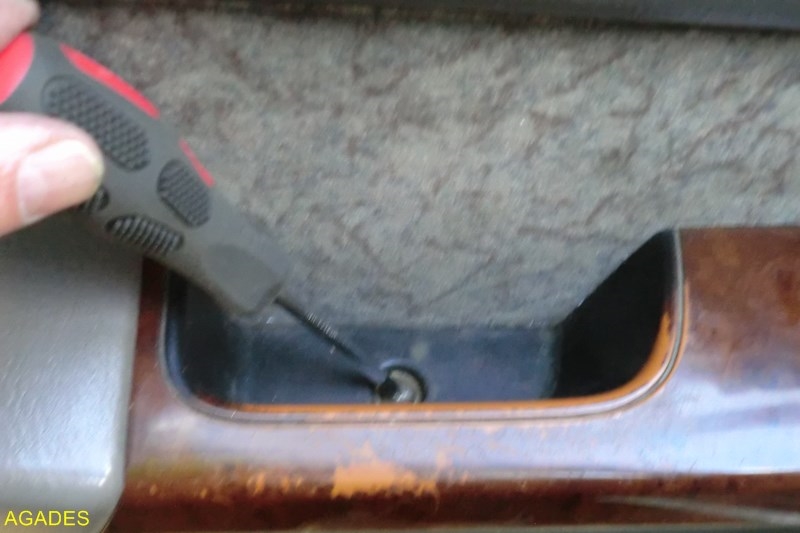

12 - Déposer les 3 vis de l'accoudoir.
13 - A tiens, il y a un cache en plastique souple ! Et quelques vis de placages ne sont pas venues avec le panneau

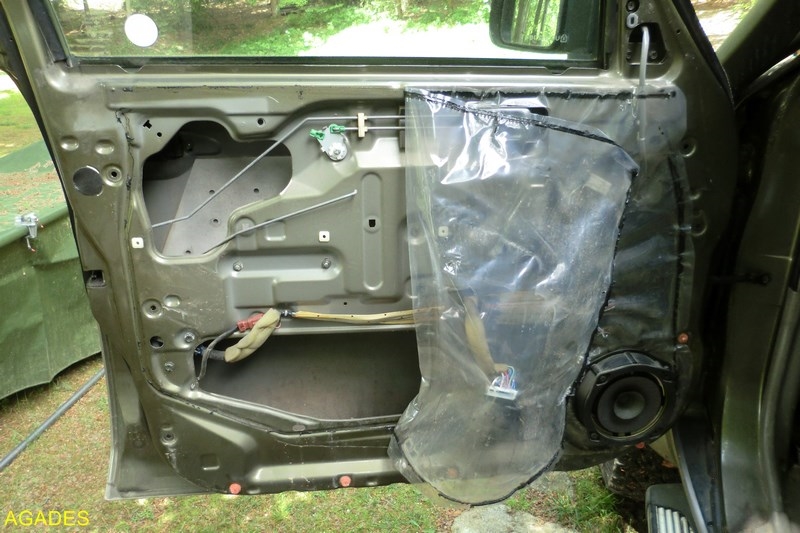

14 - Déplacer le minimum vital

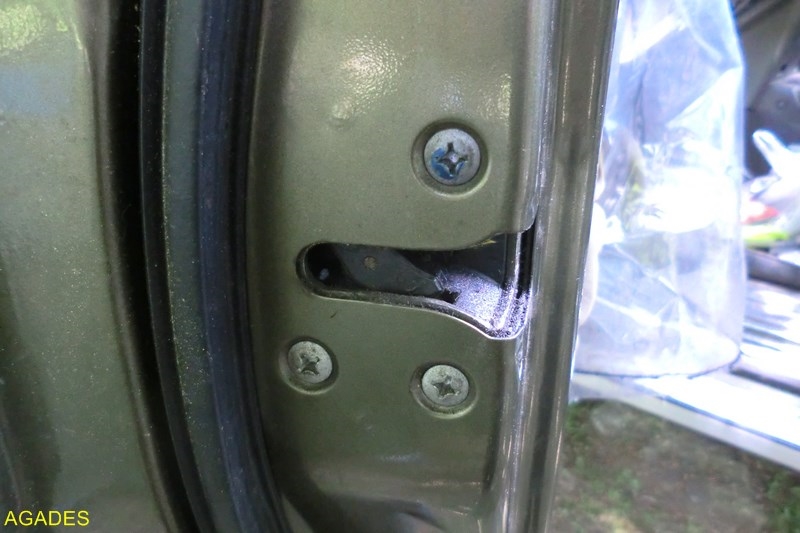

15 - Dépose des vis du penne. N'ayant pas de tournevis à frapper, j'ai chauffé au décapeur thermique...et c'est venu !

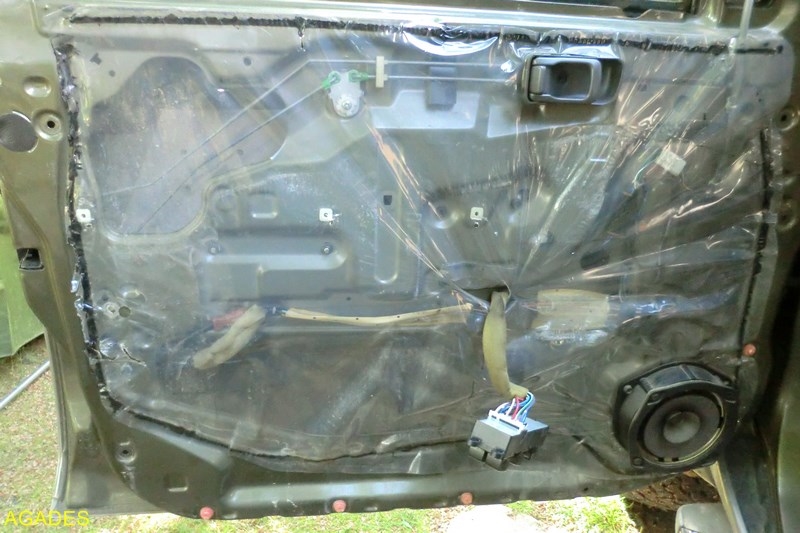

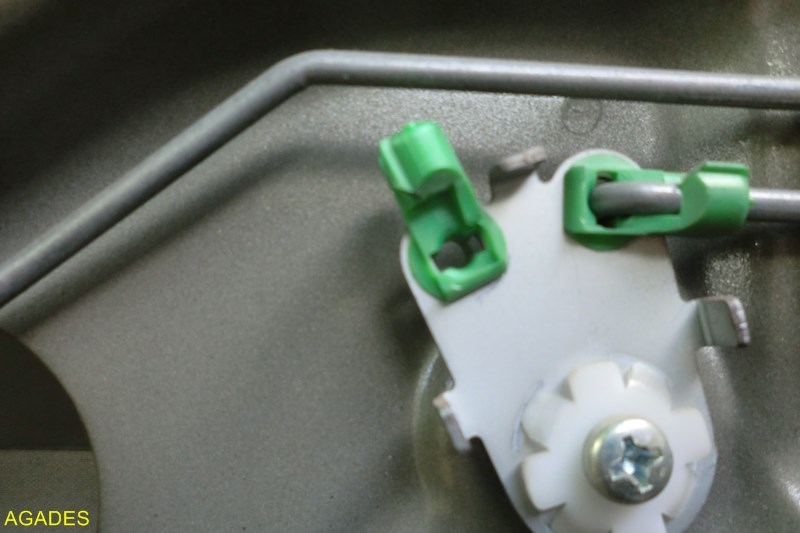

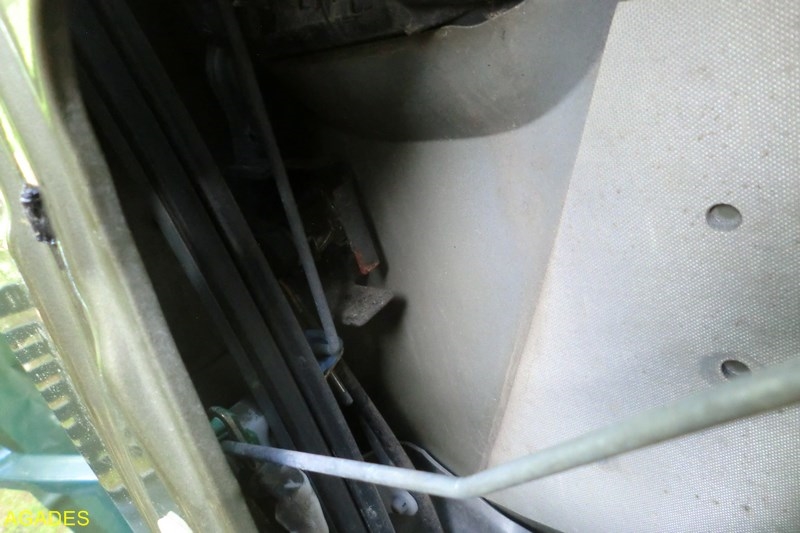

16 - Déposer la tringle basse...

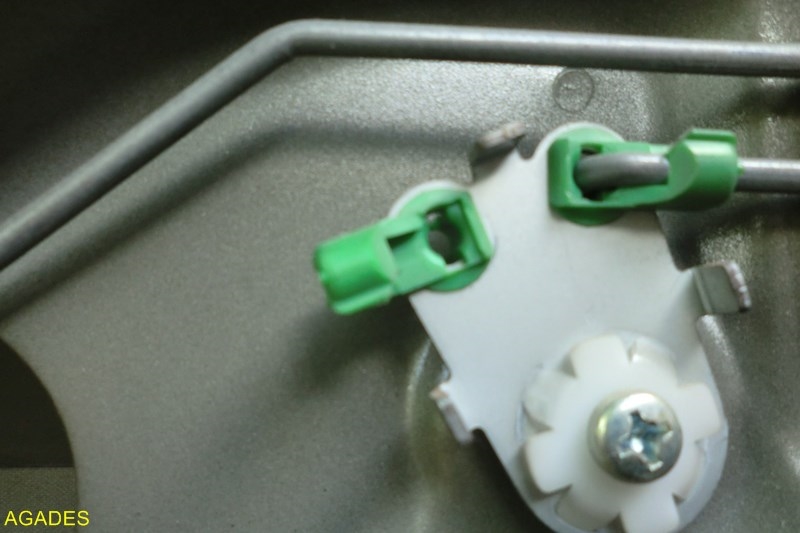

17 - En faisant 1/4 de tour !
18 - Faire de même pour l'intérieur de la portière.

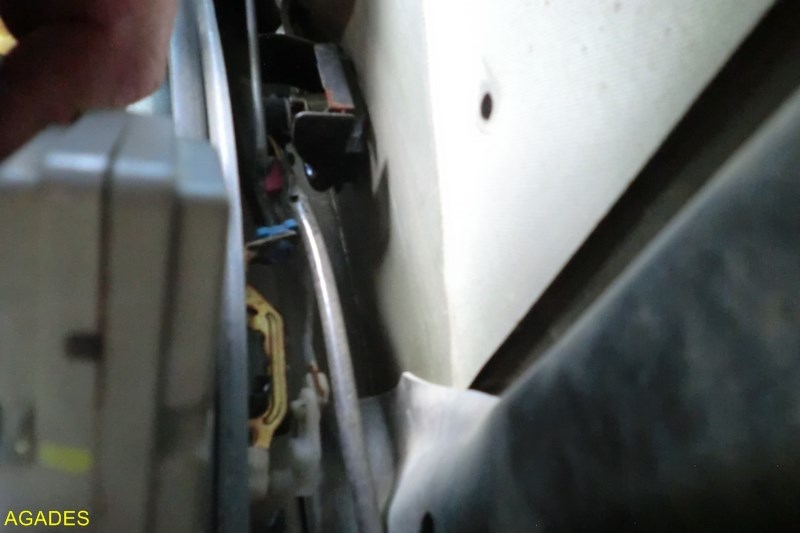

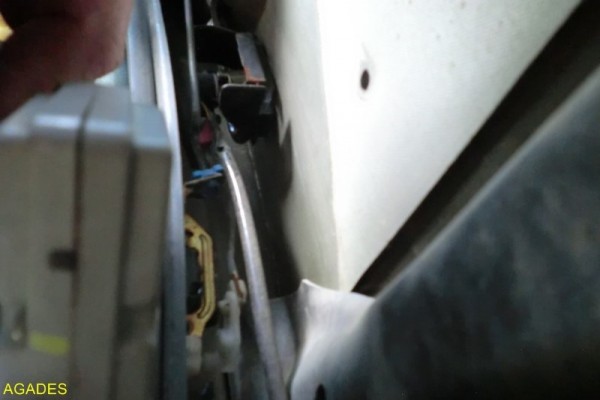

19 - Il y a aussi celle de la commande depuis la clef de serrure.Qui vit sans folie n'est pas si sage que ça !
Re: Réparation boîtier ouverture/fermeture portes Y61 TD6

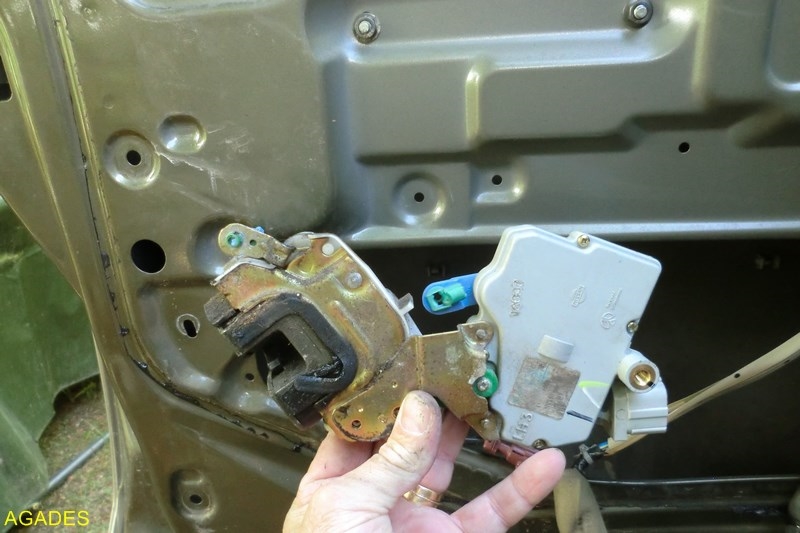

20 - Enlever la vis de maintien du boîtier et celle du guide de vitre (vis de 10) pour pouvoir sortir le boîtier.
Pour moi, CA MARCHE !!!!!

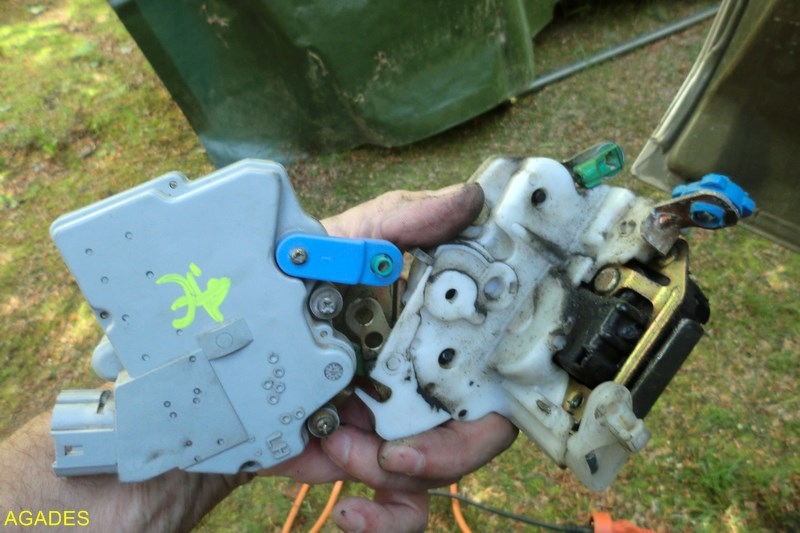

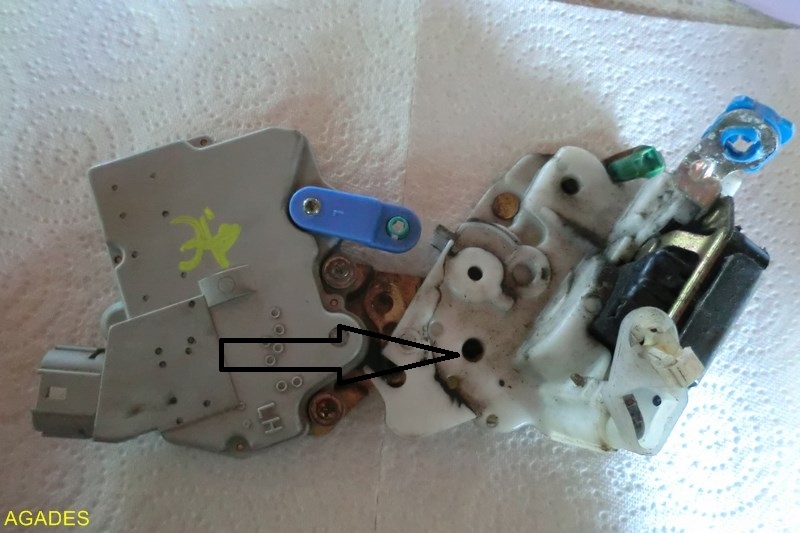

21 - Face cachée du boîtier. C'est de ce côté que se trouve l'axe en plastique coupable

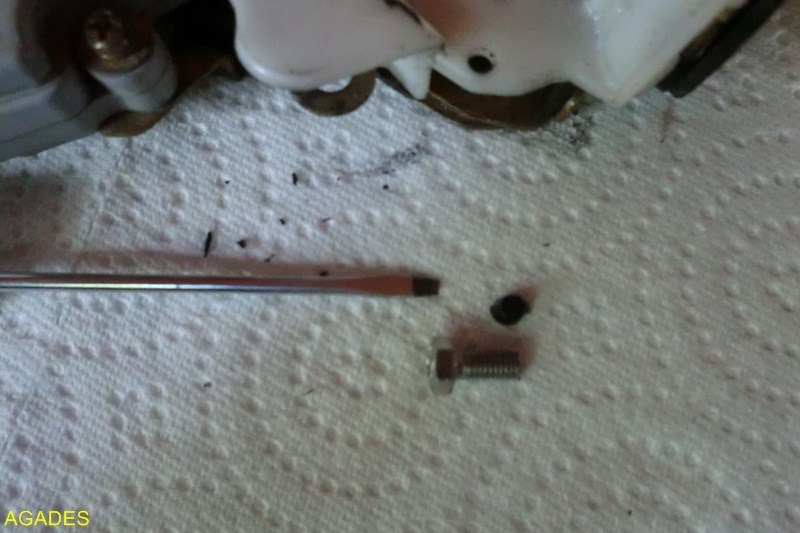

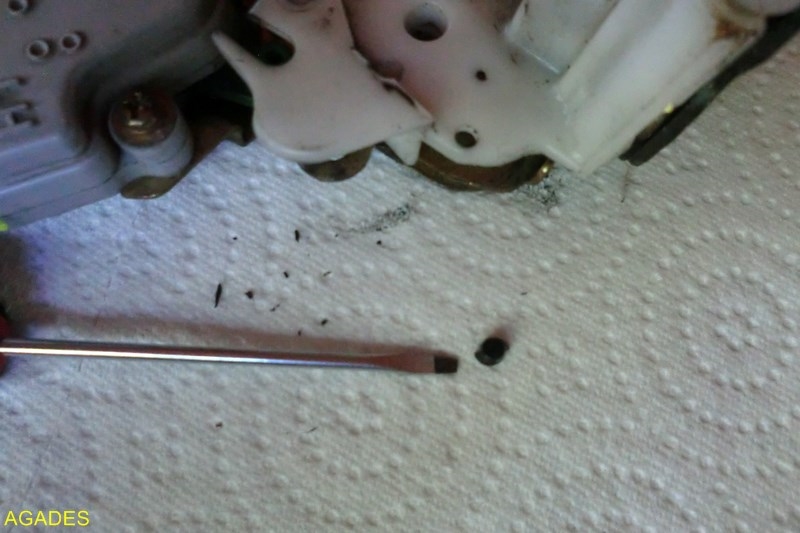

22 - L'axe en plastique à ôter.

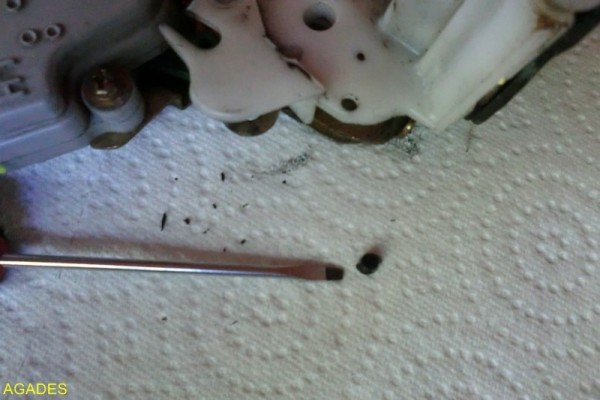

23 - Je comprends mieux !
24 - L'ancien et son remplaçant

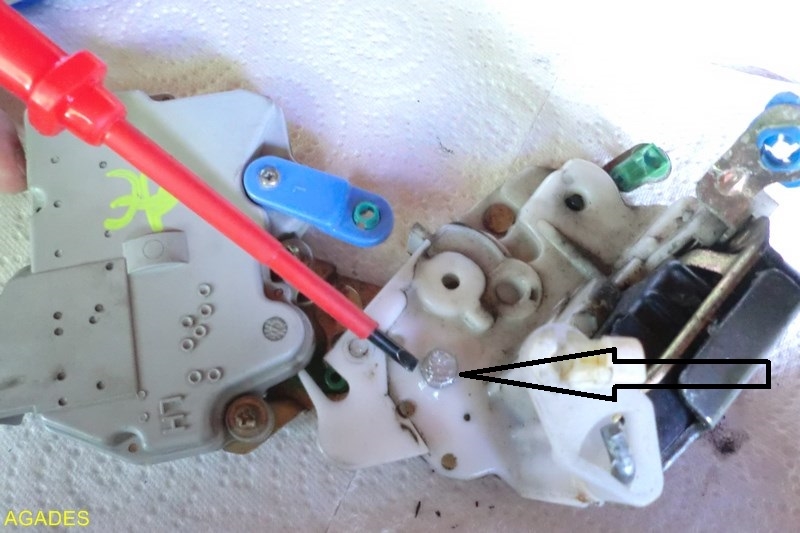

25 - Mise en place et collage avec de la colle Glue pour PVC (je n'avais que ça sous la main )
26 - Remontage en sens inverse ! Faire un essai avant la repose du panneau de portière... on sait jamais ! Pour moi, CA MARCHE !!!!!
